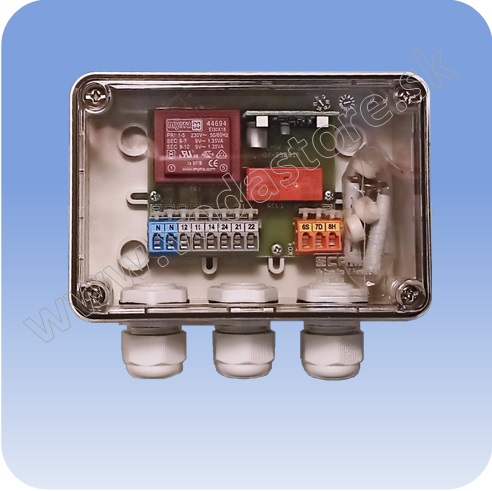

Hladinové relé EZH 12V automatik IP54- model 208
Hladinové relé EZH 12V automatik IP54- model 208 je zariadenie na presnú kontrolu výšky hladiny vodivých kvapalín cez hladinové elektródové sondy. Pokračovať
Hladinové relé EZH 12V automatik IP54- model 208 je zariadenie na presnú kontrolu výšky hladiny vodivých kvapalín cez hladinové i tlakové elektródové sondy. Možné využitie na ochranu čerpadla pred chodom na sucho, alebo ako systém pre udržiavanie konštantnej úrovne výšky hladiny v zásobníkoch vody, či na výstražné hlásenie pri zaplavení, alebo povel štart/stop pre frekvenčné meniče
· Jednofázové napájanie 240Vac 50/60Hz
· Prevádzkový príkon 2,7 VA
· 3 vstupy pre jednopólové sondy (COM-MIN-MAX)
· Citlivosť vstupu 0-20kΩ
Maximálna dĺžka kábla ku sondám - 500m
· Indikácia stavu relé cez kontrolky LED (zopnuté, vypnuté)
· Meranie vodivosti pomocou striedavého napätia 9V chráni meracie sondy pred eróziou - dlhá životnosť
· model 208 obsahuje 2 sady prepínacích výstupných kontaktov s možnosťou výstupu NO/NC (1x"suchý" + 1x pod napätím)
· Maximálny spínaný prúd cez kontakty 2 x 8A AC
· ABS box, IP54 (rozmery š x v x d 125x60x110 mm)
· Teplota okolia: -5 / + 40 ° C
· Relatívna vlhkosť 50% pri 40 ° C (nekondenzujúca)
| Šírka | 125 |
| Výška | 60 |
| Hĺbka | 110 (vrátane vývodiek) |
| Napájacie napätie | 230V |
| Starostlivosť | inštalácia do suchého prostredia |
| Teplota okolitého prostredia | 40°C max. |
| Menovitý. prúd I | 8A |
| Krytie | IP20 |
| Analógové vstupy | hladinové sondy |

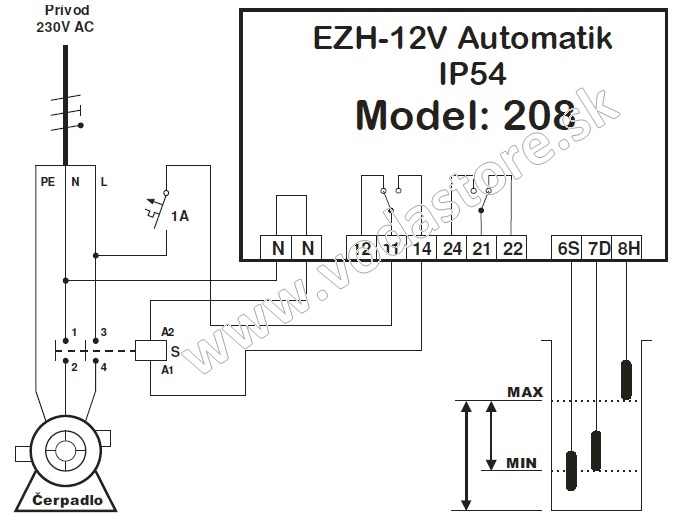

dobry den, prosim vas potrebujem jednoduchu schemu ako zapojit cerpadlo ponorne v studni do tohto modulu 208 s 3 sondami ktore bude v nadrzi precerpavacej. Nieje mi jasne ci moze byt priamo do modulu napojene cerpadlo alebo cez istic ci ako?? dakujem Pilo
Dobrý deň pán Pillo, s prístrojom je v obale podrobný návod, ktorý obsahuje aj záručný list a schému zapojenia s parametrami zaťažiteľnosti kontaktov. Postupujte podľa tohto návodu.
