Základné zásady pri voľbe typu a výkonu čerpadla pri svojpomocnej montáži

Základné zásady pri voľbe typu a výkonu čerpadla pri svojpomocnej montáži

Počuli ste už vetu: " Vedúci, ale pre istotu mi dajte dva krát silnejšie čerpadlo, nech je tam radšej rezerva!" Aj toto môže byť cesta do problémov... V týchto riadkoch nájdete niekoľko dobrých rád a odporúčaných krokov pre výber čerpadla. Na konci nájdete v prílohách brožúry s jednoduchým návodom, ako postupovať.

Stanovenie potrebného výkonu čerpadla

Či už sa jedná o čerpadlá pre domáce alebo profesionálne použitie, v oboch prípadoch je dôležité začať s určením základných parametrov ako prietok (symbol "Q", v litroch za minútu, resp. m3/hod.) a tlak, ktorý býva zvyčajne označovaný aj ako dopravná výška (symbol "H").

POZOR! Tu často dochádza k omylu, pretože mnoho spotrebiteľov si vysvetľuje dopravnú výšku, ako hĺbku studne, pričom v skutočnosti dopravná výška znamená schopnosť čerpadla vytlačiť kvapalinu do nejakej konkrétnej výšky, teda vyvinúť tlak.

Najjednoduchší prepočet je 1 bar = 10 metrov dopravnej výšky. V jednotkách SI platí prepočet 10 m = 0,1 Mpa.  Pre bežnú domácnosť väčšinou postačuje prietok cca 40 L/min pri tlaku 2,5-3,5 baru. V prípade, že sa jedná aj o zásobovanie závlahy, môže byť prietok aj oveľa vyšší.

Dôležité parametre

Tieto parametre (Q+H) hľadajte u čerpadiel, v t.z. "optimálnom pásme". Vyhýbajte sa zbytočne vysokým výkonom a samozrejme vyvarujte sa aj poddimenzovaniu. Zásadne tým ovplyvníte životnosť výrobku a hlavne prevádzkové náklady. Často sa drahší kvalitnejší výrobok zaplatí v krátkom čase na úsporách energie. Najväčší omyl spočíva v zbytočne veľkom predimenzovaní výkonu čerpadla.

Čo je to optimálne pásmo?

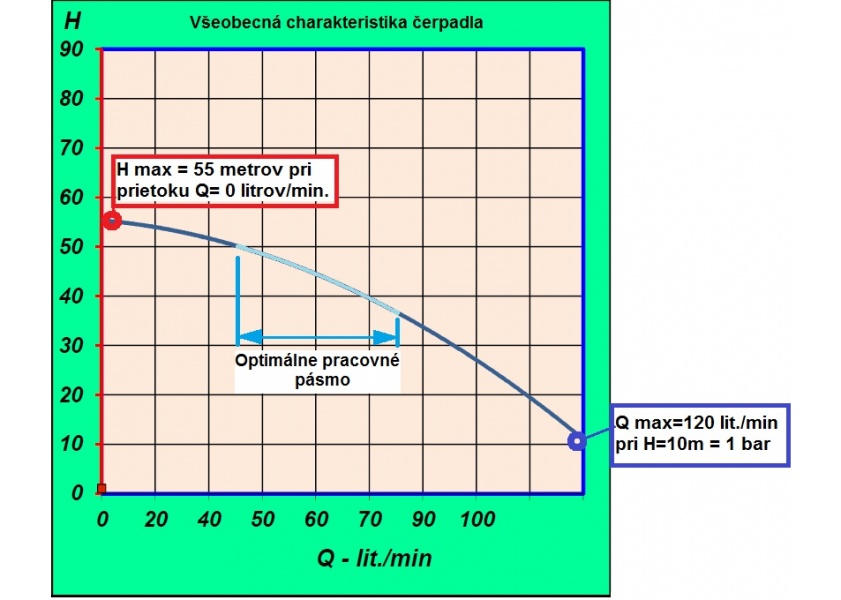

Každé čerpadlo má svoju výkonovú charakteristiku. U odstredivých čerpadiel je to krivka vyjadrujúca vzájomný pomer medzi prietokom a tlakom. Všeobecne platí, že čím väčší prietok odoberáme z čerpadla, tým menší tlak dokáže čerpadlo vyvinúť. Naopak, čím menej vody budeme odoberať, tým bude tlak čerpadla vyšší. Pre jednoduchšie pochopenie si pozrite obrázok "Charakteristika čerpadla" v obrázkovej galérii.

POZOR! Pri nakupovaní čerpadla dochádza často k omylu a predajca si zmýli optimálny pracovný bod s maximálnymi hodnotami. Potom bude čerpadlo poddimenzované a v systéme nebude dostatok vody, ani požadovaný tlak. Závlahový systém bude v takomto prípade nefunkčný.

Dopravná výška / Tlak

Každé čerpadlo má schopnosť dopraviť isté množstvo vody do určitej výšky, a teda vyvinúť tlak. Požadovanú celkovú dopravnú výšku čerpadla pre optimálny pracovný bod čerpadla vypočítame ako:

Požadovaný tlak v systéme + Celková tlaková strata = Celková požadovaná dopravná výška čerpadla

Požadovaný tlak v systéme je to väčšinou tlak okolo 3 - 3,5 bar, čo sa rovná 0,3-0,35 MPa. Vyjadrené v metroch to znamená 30 až 35 metrov vodného stĺpca. V prípade väčších závlah môže byť hodnota vyššia (závisí od veľkosti postrekovačov).

Celková tlaková strata sa skladá zo strát v potrubí vzniknutých trením a zo straty vzniknutej na prekonaní rozdielu výšky medzi hladinou vody a povrchom terénu.

Vychádzajte z toho, že pri prietoku okolo 50 litrov/min. cez plastovú rúru s priemerom 32 mm je tlaková strata (strata trením) 0,11 baru na každých 10 metrov potrubia. U starších kovových potrubí so svetlosťou 1" je to približne 0,17 baru na každých 10 m. potrubia. Pri rozličných prietokoch sa aj straty menia.

Výpočet straty na prekonaní rozdielu výšky medzi hladinou vody a povrchom terénu je jednoduchý - zmeranú vzdialenosť v metroch vydelíte 10-timi a dostanete tlakovú stratu v baroch. Potom obe straty sčítate a dostanete Celkovú tlakovú stratu, ktorú dosadíte do vzorca popísaného v úvode časti "Dopravná výška (tlak)".

Prietok

Ako sme písali v úvode, štatisticky najčastejšie sa používa prietok cca 40-50 litrov/min. Samozrejme ak sa jedná o čerpadlo pre veľký zavlažovací systém, je vhodné najprv vypracovať návrh závlahy, z ktorého vyplynie požadovaný prietok.

DÔLEŽITÉ: Overte si, či je vaša studňa dostatočne výdatná pre vami požadovaný prietok.

Výber čerpadla

Keď sme si stanovili základné hodnoty (prietok (Q) a dopravnú výšku (H), budeme hľadať pracovný bod v optimálnych pásmach jednotlivých čerpadiel. Ako pomôcka nám poslúži opäť obrázok charakteristika čerpadla v galérii. Takto nájdeme vhodné čerpadlo.

Pri výbere čerpadla sa držte týchto zásad:

  • Na narážané studne (5/4“-6/4“ oceľová rúra narazená do zeme) použite samonasávacie čerpadlo.
  • Vzdialenosť medzi saním samonasávacieho čerpadla a hladinou podzemnej vody je optimálne do 6 metrov, nesmie prekročiť 7 m.
  • Ak máte kopanú, alebo vŕtanú studňu (priemer od 100 mm vyššie) použite radšej ponorné čerpadlo. Prevádzka je jednoduchšia a efektívnejšia.
  • Pred výberom výkonu čerpadla si overte, či vaša studňa je schopná dodať dostatočné množstvo vody.
  • Na sanie samonasávacieho čerpadla treba namontovať dostatočne veľký sací filter, aby sa neznížil prietok, preto si na to vyhraďte priestor
  • Pri hlbokých vrtoch nad 20 metrov sa radšej poraďte s našim odborníkom.

POZNÁMKA: Pri použití čerpadla riadeného frekvenčným meničom odpadá nutnosť vyváženosti odberu vody, zdroj vody je vtedy flexibilný a šetrí elektrickú energiu.
